NB/T 42105-2016《高壓交流氣體絕緣金屬封閉開關設備用盆式絕緣子》是中國國家能源局發布的一項關于高壓交流氣體絕緣金屬封閉開關設備用盆式絕緣子的標準。

該標準規定了高壓交流氣體絕緣金屬封閉開關設備用盆式絕緣子的術語和定義、分類與命名、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存等方面的要求。

一、范圍：
本標準規定了盆式絕緣子的定義、使用條件、額定值、設計與結構、型式試驗、出廠試驗以及標識、包裝、運輸、儲存等方面的通用要求。

本標準適用于額定電壓72.5kV及以上、額定頻率60Hz及以下的高壓交流氣體絕緣金屬封閉開關設備（簡稱開關設備）中使用的盆式絕緣子，包括承壓的和不承壓的盆式絕緣子（簡稱絕緣子)。

額定電壓3.6kV～40.5kV、額定頻率60Hz 及以下的交流金屬封閉開關設備的充氣隔室中使用的絕緣子，包括承壓的和不承壓的也包含在本標準的范圍內。

注1:空氣絕緣的交流金屬封閉開關設備中使用的絕緣子可參照本標準。
注2:高壓交流開X設備中使用的支持絕緣子也可參照本標準。

二、試驗項目：
運輸振動試驗、熱性能試驗、熱穩定性試驗等。

三、試驗設備：
模擬運輸振動臺、高低溫試驗箱等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

熱性能試驗:

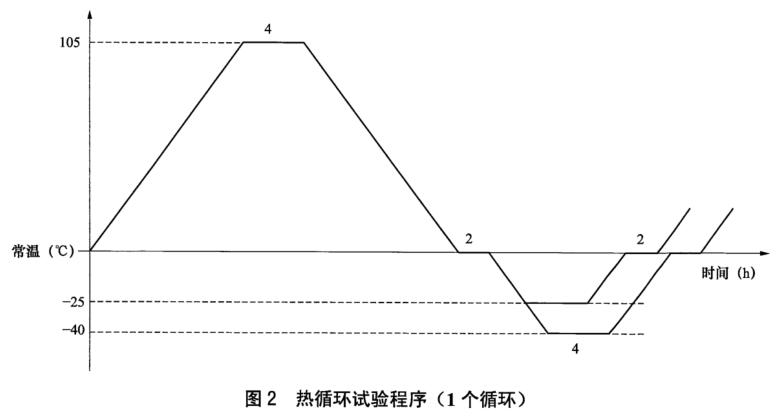

熱性能試驗的目的是檢查絕緣子在溫度交變環境中的耐受能力，每種類型的絕緣子應通過5個試品進行10個熱循環來驗證，熱循環如圖2所示。

按照產品技術規范的要求，最低溫度分為:一25℃±3℃或-40℃士3℃，最高溫為105℃，且升降溫速率均為10℃/h，最高、最低溫均保持4h，20℃保持2h，共10個周期。

給出的熱循環時間是最短時間，如果沒有達到最終的穩定溫度時應予以延長。

試驗程序結束后，所有的絕緣子均應恢復其設計性能，且不發生裂紋、剝離等。經過熱性能試驗后的絕緣子，按表8的試驗序號14～20進行，以確認絕緣子內部和嵌件結合面有無裂縫。
