在高低溫沖擊測試實驗中，冷熱沖擊試驗熱流罩作為試驗設備，對產品的測試、溫度控制和實驗環境穩定性有重要影響。對于冷熱沖擊試驗熱流罩設計有什么要求呢，下面我們來看看相關設計方案。

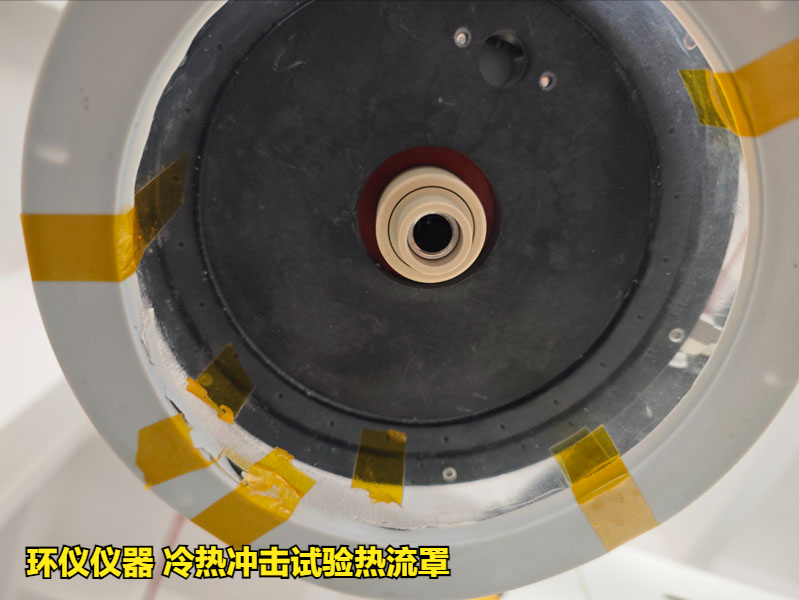

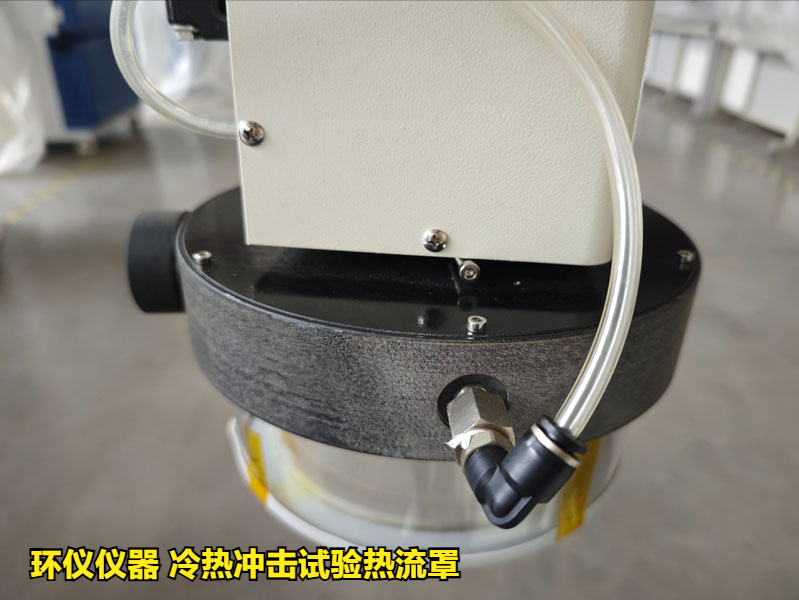

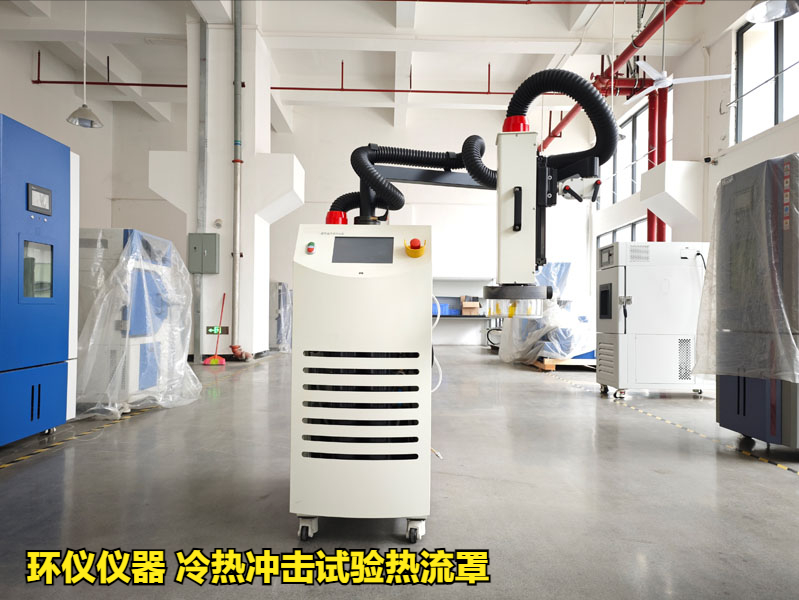

產品名稱：環儀儀器 冷熱沖擊試驗熱流罩

設計核心：通過氣體隔絕層+微出氣孔+飽和出氣平衡口的優化設計，提高實驗環境的穩定性，杜絕結冰現象，提升整體測試性能。

方案設計：采用雙層結構熱流罩，通過氣體隔絕層降低內外溫差，穩定實驗氣流，同時優化出氣設計，減少溫度波動。

技術內容：

1.設備組成：該熱流罩包括安裝在實驗設備的第一氣路和一個加熱裝置，加熱裝置的輸出端連接有熱流罩。

2.熱流罩結構：熱流罩由內腔和形成內腔的壁組成，壁上設有不與氣體隔絕層相通的飽和出氣平衡口，出口通向外部環境。

3.氣體隔絕層：熱流罩壁外側設有氣體隔絕層，包括上氣體隔絕層和側氣體隔絕層。上氣體隔絕層與第二氣路相聯，并與側氣體隔絕層聯通。

4.微出氣孔：上氣體隔絕層上板具有多個微出氣孔，這些孔徑在5~20mm之間，且成均勻分布。

5.透明結構：側氣體隔絕層為透明結構，允許觀察內部情況。

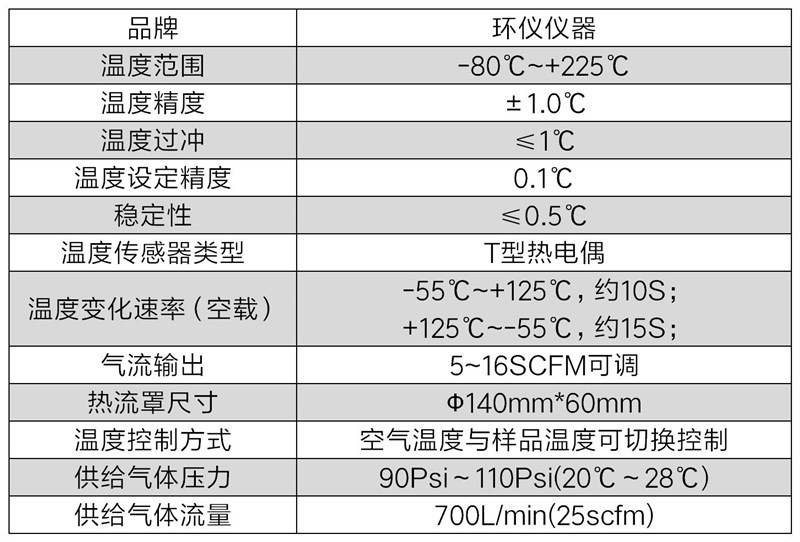

技術參數：

方案特點：

1.提供更穩定的內部環境，由于多孔設計，氣流穩定，保證了內部氣氛環境的穩定。

2.提升整體設備的測試性能。

3.杜絕了結冰現象。

如有冷熱沖擊試驗熱流罩的選型疑問，可以咨詢環儀儀器相關技術人員。
