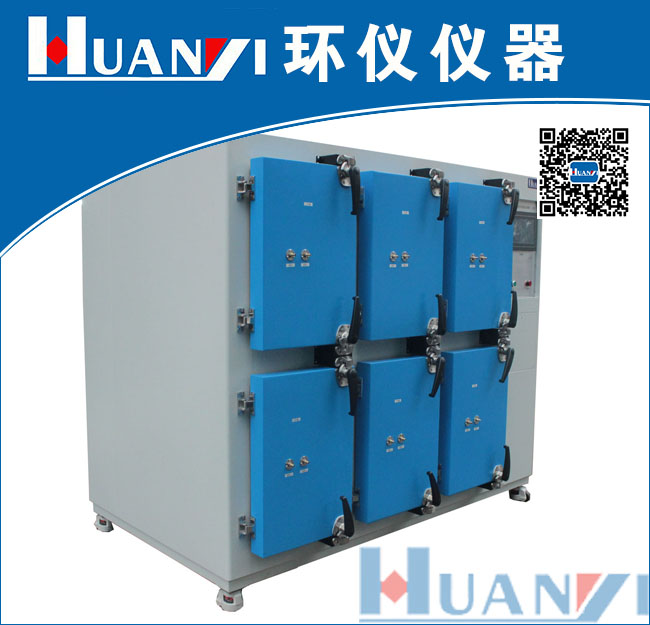

六艙法塑膠跑道層面VOC環境艙介紹：
甲醛、VOC（揮發性有機物）中的苯、甲苯等成分是世界衛生組織認定的強致癌物，長期接觸超標濃度的污染物會嚴重危害人們健康，對污染物的釋放量進行測試并加以xian定，將有利于提高產品質量，保護人們健康。
應用范圍：
六艙法塑膠跑道層面VOC環境艙?主要用于檢測塑膠層面、地毯、地板、內飾件材料、織物、裝飾裝修材料、人造板材、其木制品中甲醛和VOC釋放量量；同時也可以進行其他產品VOC釋放量測試。根據室內污染物數據或預測模型對室內空氣質量進行綜合環境指標評價。
國家標準：
GB18580-2001《室內裝飾裝修材料—人造板及其制品中甲醛釋放限量》
GB18584-2011《室內裝飾裝修材料—木家具中有害物質限量》（審定中）
GB18587-2001《室內裝飾裝修材料—地毯、地毯襯墊及地毯膠粘劑有害物質釋放限量》中附錄A（規范性附錄）：小型環境試驗艙法。
GB50325-2010《民用建筑工程室內環境污染控制規范》
GB/T18584家具中揮發性有機化合物檢測用氣候艙通用技術條件（報批稿）
GB/T28489-2012《樂器有害物質限量》
GB36246-2018《中小學合成材料面層運動場地》
T/HSCA001-2017《學校合成材料面層運動場地建設標準》
T/310101002-C003-2016《學校運動場地塑膠面層有害物質限量》
D/T13-250-2016<福建省合成材料運動場地>
DB37/T2906-2017《運動場地合成材料面層驗收要求》
DB43/T1252-2017《學校合成材料運動場地面層質量通用規范》
技術參數：
序號 | 項目 | 性能 | |
1 | 尺 寸 | 工作室容積 | 60L |
2 | 工作室 | 300×500×400mm（寬×深×高）×6個 | |
3 | 外觀 | 2.36×0.98×1.75m（寬×深×高） | |
4 | 溫 度 | 溫度范圍 | 15～70℃ ★滿足塑膠面層測試要求（60℃、5%R.H.） |
5 | 溫度波動 | ≤ ±0.5℃ | |
6 | 溫度均勻度 | ≤±0.5℃ | |
7 | 溫度分辨率 | 0.1℃ | |
8 | 溫度控制 | 恒溫室間接控溫法 | |
9 | 濕 度 | 濕度范圍 | 3～80 % R.H. ★滿足塑膠面層測試要求（60℃、5%R.H.） |
10 | 濕度波動 | ≤ ±2% RH | |
11 | 濕度均勻度 | ≤ ±2 % RH | |
12 | 濕度分辨率 | 0.1 % RH | |
13 | 濕度控制 | 干、濕氣比例控制法（外置） | |
14 | 本 底 值 | 甲醛本底值 | ≤0.006 mg/m3 |
15 | 單項 VOC本底值 | ≤0.002 mg/m3 | |
16 | TVOC本底值 | ≤0.02 mg/m3 | |
17 | 換 氣 與 密 封 | 空氣交換率 | 0.2～2.5次/小時（精度 ±1.5％級） ★滿足塑膠面層測試要求（1次/小時） |
18 | 中心風速（可調） | 0.1～1.0 m/s ★滿足塑膠面層測試要求（0.1～0.3 m/s） | |
19 | 密封性 | 艙內空氣泄漏率 VL < 5%×供氣率 Vs | |
20 | 設備回收率 | ＞85 % | |
21 | 相對正壓保持 | 10±5 Pa | |
22 | 艙 內 環 境 | 溫濕度范圍 | 溫度0.1℃ ；相對濕度1% |
23 | 壓力范圍 | 相對壓力0.1Pa，進氣流量0.1L/h | |
24 | 艙內污染物平均回收率 | ＞80% | |
25 | 測試艙內相對于外界壓力 | 10±5Pa | |
26 | 材 質 | 艙體材質 | SUS304鏡面不銹鋼 1.5mm，圓角，滿焊拋光 |
27 | 外殼材質 | 深灰色涂鍍層應平整光滑，色澤均勻，邊與邊之間縫隙均勻細小，不應有露底、起層、鼓泡、斑痕、較深劃痕等缺陷 | |
28 | 密封材質 | 進口聚四氟乙烯、氟橡膠 | |
29 | 保溫材質 | 80 mm，高密度聚氨酯發泡 | |
30 | 測 試 艙 內 | 測試艙內壁材料 | SUS304鏡面不銹鋼整體焊接，不銹鋼厚度不小于2mm，內壁表面有惰性材料涂層，外觀應平整光滑，色澤均勻，不得有鼓泡、劃痕，所有的邊、角均制成圓角，可用水洗清潔，內壁板之間的搭接處可采用無縫滿焊，焊接處及周圍拋光、無變形，密封材料和其它與測試艙內空氣接觸的器件，應不產生、不吸附揮發性有機化合物(V0C)和甲醛，對檢測無干擾，且滿足測試艙內背景要求。 |
31 | 測 試 艙 內 部 | 測試艙控制 | 采用夾套方式控制測試艙環境溫度，測試艙內部無冷凝管、增濕器及冷凝水蓄接池等；制冷和加熱組件以及循環葉輪組件都安裝在循環風道中；為了降低夾套空氣層對測試艙空氣的影響，要求測試艙和外保溫艙共用一扇大門。 |
32 | 內空氣循環方式 | 采用變頻風機配置不銹鋼風葉，艙背部安裝有風道隔板，風扇強制從隔板中心吸風，從隔板四周排風到測試空間，形成平行氣流。 | |
33 | 濕度控制 | 干濕空氣平衡調節法（因穩定速度要求，不能采用露點控制法），由冷干除濕機、加濕系統、分流控制系統等組成，加濕系統設置有自動恒溫控制裝置。 | |
測試艙運行溫濕度穩定時間不超過90分鐘，運行期間測試艙內應無結露、霧化現象或有水珠凝聚。 | |||
34 | 操 作 與 監 控 | 人機界面 | 臺達 10英寸彩色觸摸屏 |
設備控制方式 | 可實現以下控制方式：本機控制：直接在觸摸屏對設備進行操作 | ||
自動記錄項目 | 自動記錄工作艙內如下項目： ①溫度 ②濕度 ③壓力 ④流量 ⑤運行時間 ⑥系統報警 可實現系統控制、程序設定、動態數據顯示和歷史數據回放、故障記錄、報警設置等功能 | ||
35 | 安全保護 | 系統保護 | ①艙內高溫保護 ②電源過載、漏電、缺相、欠壓、超壓、相序保護 ③制冷系統高低壓保護，過載保護 ④加熱組件過熱保護 ⑤電機過流保護 ⑥風機、氣泵過熱、過載保護 ⑦加濕缺水保護 ⑧壓力保護 |
36 | 接口 | 數據接口 | 設備提供如下外接接口： ① USB A：1個 ② USB B：1個 ③ RS232：1個 |
采樣接口 | 每艙 2個（Φ8mm） | ||
37 | 其他 | 噪音 | ≤55 dB |
38 | 供電 | AC380V 5KW | |
39 | 加濕用水 | 蒸餾水 | |
40 | 補水周期 | >30天（連續運行 | |
